Air Handling Unit

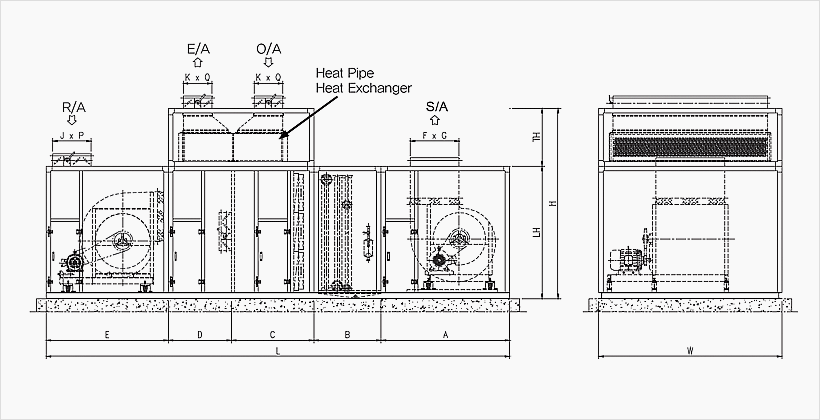

HEAT RECOVERY TYPE AIR HANDLING UNIT


TOTAL PART SECTION FAN Outlet DAMPER
L W H LH TH A B C D E F G J K P Q
YAH 0060 HP 4750 1200 1900 1050 850 1100 750 1000 800 1100 360 490 300 200 750 700
YAH 0080 HP 5000 1200 2000 1150 850 1250 750 1000 800 1200 400 540 300 250 750 700
YAH 0100 HP 5100 1400 2050 1200 850 1250 750 1000 800 1300 400 540 300 250 950 900
YAH 0120 HP 5150 1400 2050 1200 850 1300 750 1000 800 1300 440 600 300 250 1250 900
YAH 0150 HP 5250 1550 2150 1300 850 1400 750 1000 800 1300 490 660 300 250 1400 1150
YAH 0170 HP 5450 1700 2150 1300 850 1500 750 1000 800 1400 525 730 300 250 1550 1250
YAH 0200 HP 5450 1700 2300 1450 850 1500 750 1000 800 1400 525 730 300 250 1550 1250
YAH 0230 HP 5550 1900 2300 1450 850 1500 750 1000 800 1500 525 730 400 250 1750 1450
YAH 0300 HP 5700 2100 2500 1600 900 1650 750 1000 800 1500 650 890 450 250 1950 1650
YAH 0370 HP 6050 2150 2750 1850 900 1750 750 1050 800 1700 650 890 600 300 2000 1650
YAH 0450 HP 6150 2500 2750 1850 900 1850 750 1050 800 1700 715 980 600 300 2350 2000
YAH 0500 HP 6250 2750 2750 1850 900 1950 750 1050 800 1700 800 1080 600 300 2600 2300
YAH 0600 HP 6400 2800 3000 2100 900 1950 750 1100 800 1800 875 1200 600 350 2650 2300
YAH 0650 HP 6600 3000 3000 2100 900 1950 750 1150 850 1900 875 1200 600 350 2850 2450
YAH 0700 HP 6800 3000 3150 2250 900 2000 900 1150 850 1900 875 1320 750 350 2850 2550
YAH 0750 HP 6800 3150 3150 2250 900 2000 900 1150 850 1900 875 1320 750 350 3000 2650
YAH 0800 HP 7050 3350 3150 2250 900 2150 900 1150 850 2000 1065 1460 750 350 3200 2850
YAH 0900 HP 7250 3400 3350 2450 900 2150 900 1200 900 2100 1065 1460 750 400 3250 2950
YAH 1000 HP 7500 3550 3500 2600 900 2150 900 1250 950 2250 1065 1460 750 400 3400 3100
YAH 1100 HP 7500 3900 3500 2600 900 2150 900 1250 950 2250 1065 1460 750 400 3750 3400
YAH 1200 HP 7900 4000 3700 2800 900 2300 1050 1300 1000 2250 1180 1610 900 400 3850 3500
YAH 1300 HP 8250 4300 3700 2800 900 2300 1050 1400 1100 2400 1180 1610 900 450 1850x2 1800x2
YAH 1400 HP 8250 4500 3850 2950 900 2300 1050 1400 1100 2400 1180 1610 1050 450 1900x2 1900x2
YAH 1500 HP 8450 4750 3850 2950 900 2500 1050 1400 1100 2400 1300 1780 1050 450 2000x2 2000x2
