Air Handling Unit

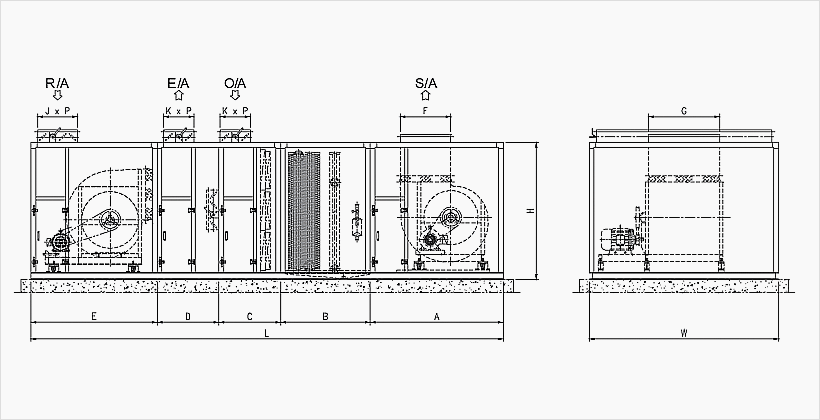

DEHUMIDIFICATION TYPE AIR HANDLING UNIT


TOTAL PART SECTION FAN Outlet DAMPER
L W H LH TH A B C D E F G J K P Q
YAH 0060 WH 5050 1200 1900 1050 850 1100 1050 1000 800 1100 360 490 300 200 750 700
YAH 0080 WH 5300 1200 2000 1150 850 1250 1050 1000 800 1200 400 540 300 250 750 700
YAH 0100 WH 5400 1400 2050 1200 850 1250 1050 1000 800 1300 400 540 300 250 950 900
YAH 0120 WH 5450 1400 2050 1200 850 1300 1050 1000 800 1300 440 600 300 250 1250 900
YAH 0150 WH 5550 1550 2150 1300 850 1400 1050 1000 800 1300 490 660 300 250 1400 1150
YAH 0170 WH 5750 1700 2150 1300 850 1500 1050 1000 800 1400 525 730 300 250 1550 1250
YAH 0200 WH 5750 1700 2300 1450 850 1500 1050 1000 800 1400 525 730 300 250 1550 1250
YAH 0230 WH 5850 1900 2300 1450 850 1500 1050 1000 800 1500 525 730 400 250 1750 1450
YAH 0300 WH 6000 2100 2500 1600 900 1650 1050 1000 800 1500 650 890 450 250 1950 1650
YAH 0370 WH 6350 2150 2750 1850 900 1750 1050 1050 800 1700 650 890 600 300 2000 1650
YAH 0450 WH 6450 2500 2750 1850 900 1850 1050 1050 800 1700 715 980 600 300 2350 2000
YAH 0500 WH 6550 2750 2750 1850 900 1950 1050 1050 800 1700 800 1080 600 300 2600 2300
YAH 0600 WH 6700 2800 3000 2100 900 1950 1050 1100 800 1800 875 1200 600 350 2650 2300
YAH 0650 WH 6900 3000 3000 2100 900 1950 1050 1150 850 1900 875 1200 600 350 2850 2450
YAH 0700 WH 7100 3000 3150 2250 900 2000 1200 1150 850 1900 875 1320 750 350 2850 2550
YAH 0750 WH 7100 3150 3150 2250 900 2000 1200 1150 850 1900 875 1320 750 350 3000 2650
YAH 0800 WH 7350 3350 3150 2250 900 2150 1200 1150 850 2000 1065 1460 750 350 3200 2850
YAH 0900 WH 7550 3400 3350 2450 900 2150 1200 1200 900 2100 1065 1460 750 400 3250 2950
YAH 1000 WH 7800 3550 3500 2600 900 2150 1200 1250 950 2250 1065 1460 750 400 3400 3100
YAH 1100 WH 7800 3900 3500 2600 900 2150 1200 1250 950 2250 1065 1460 750 400 3750 3400
YAH 1200 WH 8200 4000 3700 2800 900 2300 1350 1300 1000 2250 1180 1610 900 400 3850 3500
YAH 1300 WH 8550 4300 3700 2800 900 2300 1350 1400 1100 2400 1180 1610 900 450 1850x2 1800x2
YAH 1400 WH 8550 4500 3850 2950 900 2300 1350 1400 1100 2400 1180 1610 1050 450 1900x2 1900x2
YAH 1500 WH 8750 4750 3850 2950 900 2500 1350 1400 1100 2400 1300 1780 1050 450 2000x2 2000x2
